Magnetyczne enkodery liniowe - budowa

Enkodery liniowe służą do pomiaru przemieszczeń liniowych. Typowy inkrementalny enkoder liniowy firmy Lika wygląda jak na poniższym zdjęciu.

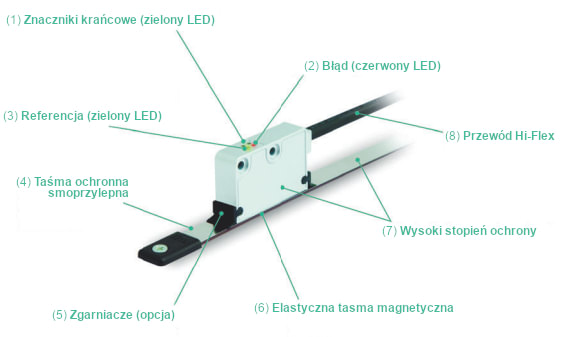

Enkoder liniowy Lika właściwości

(1) Znaczniki krańcowe L1, L2 (zielona dioda LED). Głowica pomiarowa jest wyposażona w wyjścia L1 i L2, które wystawiają sygnał gdy głowica przesuwa się obok znaczników krańcowych, które można rozmieścić na obu końcach zakresu pomiarowego. Z każdym z tych wyjść sprzęgnięto dodatkowo diodę LED.

(2) Błąd (czerwona dioda LED). Na obudowie umieszczona została czerwona dioda sygnalizująca błąd prowadzenia głowicy wzdłuż taśmy.

(3) Referencja (zielony LED). Głowica pomiarowa posiada wyjście, na którym dostępny jest sygnał referencyjny. Impuls na tym wyjściu jest generowany gdy głowica przesuwa się obok znacznika referencyjnego umieszczonego w dowolnym miejscu zakresu pomiarowego.

(4) Taśma ochronna samoprzylepna. Jest to metalowy pasek ochronny, który posiada warstwę kleju umożliwiającą przyklejenie go do magnetycznej taśmy pomiarowej.

(5) Zgarniacze. W obudowie głowicy znajdują się wycięcia, które umożliwiają zamontowanie tzw. zgarniaczy. Pomagają one w usuwaniu z powierzchni magnetycznej taśmy pomiarowej wszelkich zanieczyszczeń.

(6) Elastyczna taśma magnetyczna. Taśma posiada warstwę kleju, dzięki której montaż został maksymalnie uproszczony. Powierzchnia montażowa powinna być odtłuszczona i gładka.

(7) Wysoki stopień ochrony. Głowica i taśma magnetyczna mają stopień ochrony IP67.

(8) Przewód hi-flex. Elastyczny przewód przystosowany do pracy w warunkach przemysłowych i odporny na zginanie.

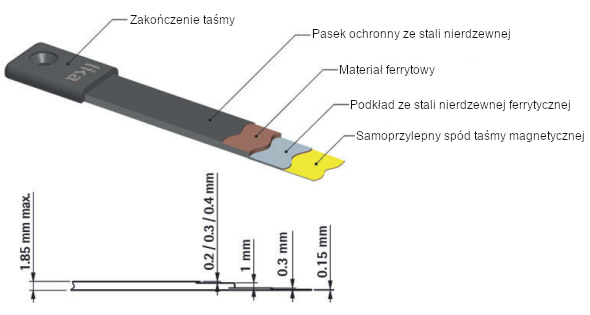

Taśma magnetyczna - budowa

Enkodery liniowe - zasada działania

Liniowe enkodery składają się z głowicy i taśmy magnetycznej. Głowica pomiarowa zawiera sensor magnetyczny. Przemieszczając się względem magnetycznej taśmy, na której naprzemiennie znajdują się bieguny N i S, generuje sygnał elektryczny w postaci sinusoidy adekwatny do aktualnej pozycji i prędkości posuwu.

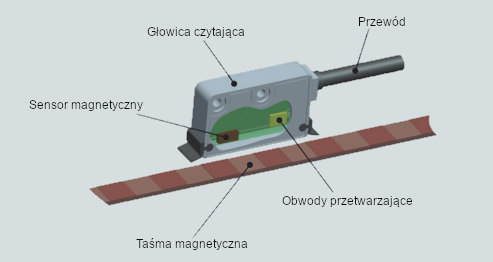

Enkoder liniowy zasada działania

Sygnał ten jest odpowiednio przetwarzany przez zintegrowane wewnątrz obwody elektroniczne i na wyjściu otrzymujemy przebiegi prostokątne AB w standardzie Push Pull (HTL) lub Line Driver (TTL).

Ilość impulsów jest proporcjonalna do wielkości przesunięcia, a ich częstotliwość do prędkości posuwu. Taki sam standard sygnałów wyjściowych oznacza, że enkodery liniowe nie wymagają specjalnych urządzeń nadrzędnych. W praktyce wymagają jedynie takich samych wejść enkoderowych, co standardowe enkodery obrotowe.

Najczęściej głowica enkodera liniowego może pracować w odległości rzędu 1-2 mm od taśmy. W przypadku głowicy SMK odległość ta wynosi aż 4mm.

Enkodery liniowe - podział

Magnetyczne enkodery liniowe można podzielić ze względu na sposób przeprowadzania pomiaru. Wyróżniamy:

  • liniowe enkodery inkrementalne - sygnał wyjściowy jest w postaci impulsów generowanych przez enkoder. Ich ilość jest proporcjonalna do wielkości przesunięcia (zależy również od rozdzielczości). Enkodery inkrementalne wymagają bazowania układu pomiarowego (zerowanie).
  • liniowe enkodery absolutne - sygnał wyjściowy to wartość zapisana w systemie binarnym, Gray'a lub BCD. Enkodery absolutne nie wymagają bazowania. Najpopularniejsze interfejsy w absolutnych enkoderach liniowych to SSI, BiSS  Modbus lub wyjścia analogowe.

Jeśli chodzi o zakres pomiarowy to liniowy enkoder inkrementalny jest ograniczony właściwie jedynie wielkością rolki taśmy pomiarowej i jest to długość 100m. Enkoder liniowy absolutny umożliwia pomiar w zakresie do 8,2m (np. głowica SMA2 z interfejsem SSI lub BiSS do wyboru).
Modbus lub wyjścia analogowe.

Enkodery liniowe - akcesoria

W ofercie firmy Lika dostępne są różnego rodzaju akcesoria do enkoderów liniowych:

  • zakończenia do magnetycznej taśmy pomiarowej
  • aluminiowe profile ochronne do taśmy
  • konwertery interfejsów SSI <> EtherCAT, Profibus lub CANopen
  • Wyświetlacze
Sortuj po: Nazwie | Cenie | Najnowszym
Pełna lista Skrócona lista Lista alternatywna
  • Rodzaj enkodera
  • Napięcie zasilania
  • Rozdzielczość
  • Typ wyjścia
  • Sygnały wyjściowe
  • Przyłącze
Enkoder inkrementalny liniowy LIKA SML-Y-2-100-I-L2
Enkoder inkrementalny liniowy LIKA SML-Y-2-100-I-L...

Enkoder liniowy, rozdzielczość 0.1mm, wyjście Push Pull, kanały ABI, zasilanie 10-30Vdc, przewód 2m

694,52 zł 564,65 zł
Dostępność:
Jest Jest
 (10szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SM5-R-L2
Enkoder inkrementalny liniowy LIKA SM5-R-L2

Enkoder liniowy, inkrementalny, do wyświetlacza LD120.

313,90 zł 255,20 zł
Dostępność:
Jest Jest
 (4szt.)
Dodaj do koszyka
System pomiarowy LIKA LD112-M7-R-2
System pomiarowy LIKA LD112-M7-R-2

System pomiarowy (wyświetlacz LCD zintegrowany z enkoderem liniowym), maks. rozdzielczość 0.01mm, zasilanie bateryjne. IP60 front, IP40 tył.

852,39 zł 693,00 zł
Dostępność:
Jest Jest
 (3szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SMK-YC-2-10-I-L2
Enkoder inkrementalny liniowy LIKA SMK-YC-2-10-I-L...

Enkoder liniowy, rozdzielczość 0.01mm, wyjście Push Pull, kanały ABI, /A/B/I, zas. 10-30Vdc, przewód 2m

656,64 zł 533,85 zł
Dostępność:
Jest Jest
 (25szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SMK-YC-2-100-I-L2
Enkoder inkrementalny liniowy LIKA SMK-YC-2-100-I-...

Enkoder liniowy, rozdzielczość 0.1mm, wyjście Push Pull, kanaly ABI, /A/B/I, zasilanie 10-30Vdc, przewód 2m

656,64 zł 533,85 zł
Dostępność:
Jest Jest
 (9szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-AI1-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-AI1-PRG-L2

Enkoder liniowy absolutny, zakres pomiaru do  600mm, wyjście analogowe 4-20mA (10 bitowe).

745,07 zł 605,75 zł
Dostępność:
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-MB-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-MB-PRG-L2

Enkoder liniowy absolutny, zakres pomiaru do  600mm, programowalna rozdzielczość, Modbus.

662,97 zł 539,00 zł
Dostępność:
Jest Jest
 (4szt.)
Dodaj do koszyka
Taśma magnetyczna LIKA MTAX-680-50-1, absolutna
Taśma magnetyczna LIKA MTAX-680-50-1, absolutna

Taśma magnetyczna kodowana absolutnie. Odcinek 680mm (długość pomiarowa 600mm).

104,61 zł 85,05 zł
Dostępność:
Jest Jest
 (6szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAZ-MB-PRG-L2
Enkoder absolutny liniowy LIKA SMAZ-MB-PRG-L2

Enkoder liniowy absolutny, zakres pomiaru do  1250mm, programowalna rozdzielczość, Modbus.

707,19 zł 574,95 zł
Dostępność:
Jest Jest
 (3szt.)
Dodaj do koszyka
Taśma magnetyczna LIKA MTAZ-1330-50-1, absolutna
Taśma magnetyczna LIKA MTAZ-1330-50-1, absolutna

Taśma magnetyczna kodowana absolutnie. Odcinek 1330mm (długość pomiarowa 1250mm).

119,06 zł 96,80 zł
Dostępność:
Jest Jest
 (9szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAZ-AI1-PRG-L2
Enkoder absolutny liniowy LIKA SMAZ-AI1-PRG-L2

Enkoder liniowy absolutny, zakres pomiaru do  1250mm, wyjście analogowe 4-20mA (10 bitowe).

770,29 zł 626,25 zł
Dostępność:
Jest Jest
 (1szt.)
Dodaj do koszyka
Wyświetlacz LCD LIKA LD140-M7
Wyświetlacz LCD LIKA LD140-M7

Wyświetlacz LCD dedykowany do enkodera liniowego SM25, maks. rozdzielczość 0.001mm, zasilanie bateryjne (układ quasi-absolutny). IP60 front, IP40 tył.

820,84 zł 667,35 zł
Dostępność:
Jest Jest
 (7szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SM25-R-L2
Enkoder inkrementalny liniowy LIKA SM25-R-L2

Enkoder liniowy serii SM25 dedykowany do wyświetlacza LD140. Przewód 2 m z wtyczką MiniDIN

313,90 zł 255,20 zł
Dostępność:
Jest Jest
 (8szt.)
Dodaj do koszyka
System pomiarowy LIKA LD142-M7-R-0,2
System pomiarowy LIKA LD142-M7-R-0,2

System pomiarowy: wyświetlacz LCD zintegrowany z enkoderem liniowym z 20cm przewodem, zasilanie bateryjne. IP60 front, IP40 tył

820,84 zł 667,35 zł
Dostępność:
Jest Jest
 (3szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SML-Y-2-100-I-L5
Enkoder inkrementalny liniowy LIKA SML-Y-2-100-I-L...

Enkoder liniowy, inkrementalny, rozdzielczość 0.1mm, wyjście Push Pull, kanał AB, zas. 10-30Vdc, przewód 5m.

725,21 zł 589,60 zł
Dostępność:
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-AV2-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-AV2-PRG-L2

Enkoder liniowy absolutny. Zakres pomiaru do 600mm. Wyjście analogowe 0-10V (10 bitowe). Współpraca z taśmą magnetyczną MTAX.

694,52 zł 564,65 zł
Dostępność:
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SMK-L-1-10-I-L2
Enkoder inkrementalny liniowy LIKA SMK-L-1-10-I-L2

Enkoder liniowy, inkrementalny. Rozdzielczość 0.01mm. Wyjście Line Driver. IP67. Zasilanie 5Vdc.

656,64 zł 533,85 zł
Dostępność:
Jest Jest
 (2szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SM25-R-L0,4
Enkoder inkrementalny liniowy LIKA SM25-R-L0,4

Enkoder liniowy serii SM25 dedykowany do wyświetlacza LD140. Przewód 0,4m z konektorem MiniDIN

313,90 zł 255,20 zł
Dostępność:
Jest Jest
 (7szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SM25-C-L0,4
Enkoder inkrementalny liniowy LIKA SM25-C-L0,4

Enkoder liniowy serii SM25 dedykowany do wyświetlacza LD140. Obudowa cylindryczna. Przewód 0,4m z konektorem MiniDIN.

378,84 zł 308,00 zł
Dostępność:
Jest Jest
 (3szt.)
Dodaj do koszyka
Enkoder liniowy LIKA SME54-YC-2-PROG-R-L2, programowalny
Enkoder liniowy LIKA SME54-YC-2-PROG-R-L2, program...

Enkoder liniowy, inkrementalny, programowalna rozdzielczość, wyjście Push Pull, kanały AB /AB, zas. 10-30Vdc, przewód 2m.

947,10 zł 770,00 zł
Dostępność:
Dodaj do koszyka
Nazwa Opis Brutto Netto
Enkoder inkrementalny liniowy LIKA SML-Y-2-100-I-L2
Enkoder inkrementalny liniowy LIKA SML-Y-2-100-I-L... 564,65 zł
Dostępność:
Jest Jest
 (10szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SM5-R-L2
Enkoder inkrementalny liniowy LIKA SM5-R-L2 255,20 zł
Dostępność:
Jest Jest
 (4szt.)
Dodaj do koszyka
System pomiarowy LIKA LD112-M7-R-2
System pomiarowy LIKA LD112-M7-R-2 693,00 zł
Dostępność:
Jest Jest
 (3szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SMK-YC-2-10-I-L2
Enkoder inkrementalny liniowy LIKA SMK-YC-2-10-I-L... 533,85 zł
Dostępność:
Jest Jest
 (25szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SMK-YC-2-100-I-L2
Enkoder inkrementalny liniowy LIKA SMK-YC-2-100-I-... 533,85 zł
Dostępność:
Jest Jest
 (9szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-AI1-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-AI1-PRG-L2 605,75 zł
Dostępność:
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-MB-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-MB-PRG-L2 539,00 zł
Dostępność:
Jest Jest
 (4szt.)
Dodaj do koszyka
Taśma magnetyczna LIKA MTAX-680-50-1, absolutna
Taśma magnetyczna LIKA MTAX-680-50-1, absolutna 85,05 zł
Dostępność:
Jest Jest
 (6szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAZ-MB-PRG-L2
Enkoder absolutny liniowy LIKA SMAZ-MB-PRG-L2 574,95 zł
Dostępność:
Jest Jest
 (3szt.)
Dodaj do koszyka
Taśma magnetyczna LIKA MTAZ-1330-50-1, absolutna
Taśma magnetyczna LIKA MTAZ-1330-50-1, absolutna 96,80 zł
Dostępność:
Jest Jest
 (9szt.)
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAZ-AI1-PRG-L2
Enkoder absolutny liniowy LIKA SMAZ-AI1-PRG-L2 626,25 zł
Dostępność:
Jest Jest
 (1szt.)
Dodaj do koszyka
Wyświetlacz LCD LIKA LD140-M7
Wyświetlacz LCD LIKA LD140-M7 667,35 zł
Dostępność:
Jest Jest
 (7szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SM25-R-L2
Enkoder inkrementalny liniowy LIKA SM25-R-L2 255,20 zł
Dostępność:
Jest Jest
 (8szt.)
Dodaj do koszyka
System pomiarowy LIKA LD142-M7-R-0,2
System pomiarowy LIKA LD142-M7-R-0,2 667,35 zł
Dostępność:
Jest Jest
 (3szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SML-Y-2-100-I-L5
Enkoder inkrementalny liniowy LIKA SML-Y-2-100-I-L... 589,60 zł
Dostępność:
Dodaj do koszyka
Enkoder absolutny liniowy LIKA SMAX-AV2-PRG-L2
Enkoder absolutny liniowy LIKA SMAX-AV2-PRG-L2 564,65 zł
Dostępność:
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SMK-L-1-10-I-L2
Enkoder inkrementalny liniowy LIKA SMK-L-1-10-I-L2 533,85 zł
Dostępność:
Jest Jest
 (2szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SM25-R-L0,4
Enkoder inkrementalny liniowy LIKA SM25-R-L0,4 255,20 zł
Dostępność:
Jest Jest
 (7szt.)
Dodaj do koszyka
Enkoder inkrementalny liniowy LIKA SM25-C-L0,4
Enkoder inkrementalny liniowy LIKA SM25-C-L0,4 308,00 zł
Dostępność:
Jest Jest
 (3szt.)
Dodaj do koszyka
Enkoder liniowy LIKA SME54-YC-2-PROG-R-L2, programowalny
Enkoder liniowy LIKA SME54-YC-2-PROG-R-L2, program... 770,00 zł
Dostępność:
Dodaj do koszyka
Nazwa Netto
