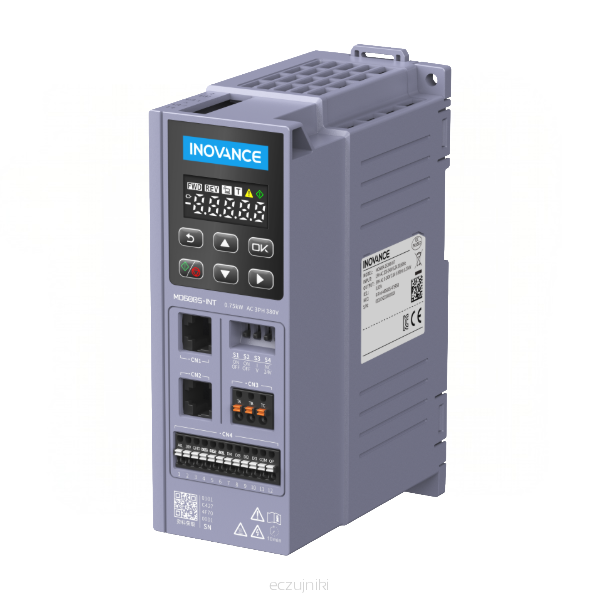

Falownik 0,37kW 1-fazowy INOVANCE MD600S-2S2R8B-INT wektorowy

Prezentowane zdjęcia i grafiki mają charakter poglądowy, produkt w rzeczywistości może nieznacznie różnić się od jego fotografii. Szczegółowe informacje techniczne znajdują się w karcie katalogowej produktu.

Przemiennik częstotliwości Inovance MD600S-2S2R8B-INT

Kluczowe cechy

Algorytm sterowania wektorowego w otwartej pętli sprzężenia zwrotnego (SVC) oraz sterowania skalarnego (V/F).
Praca z silnikami asynchronicznymi (V/f, SVC) oraz silnikami z magnesami trwałymi (SVC).
Zintegrowany tranzystor hamowania.
Zaciski sprężynowe zapewniające szybszy montaż w porównaniu do serii MD200 (więcej informacji poniżej).
Kompaktowa obudowa z możliwością montażu na szynę DIN lub za pomocą śrub.
Powłoka ochronna pokrywająca 100 % płytki drukowanej – zwiększona odporność przed kurzem, włóknami przewodzącymi, płynem obróbkowym i korozją/mgłą solną.
Algorytm oszczędzania energii umożliwiający automatyczną optymalizację mocy i ograniczenie poboru prądu przy częściowym obciążeniu (więcej informacji poniżej).
Wbudowany regulator PID, funkcja pracy wielokrokowej oraz wirtualne wejścia i wyjścia cyfrowe.
Protokół komunikacyjny Modbus RTU.

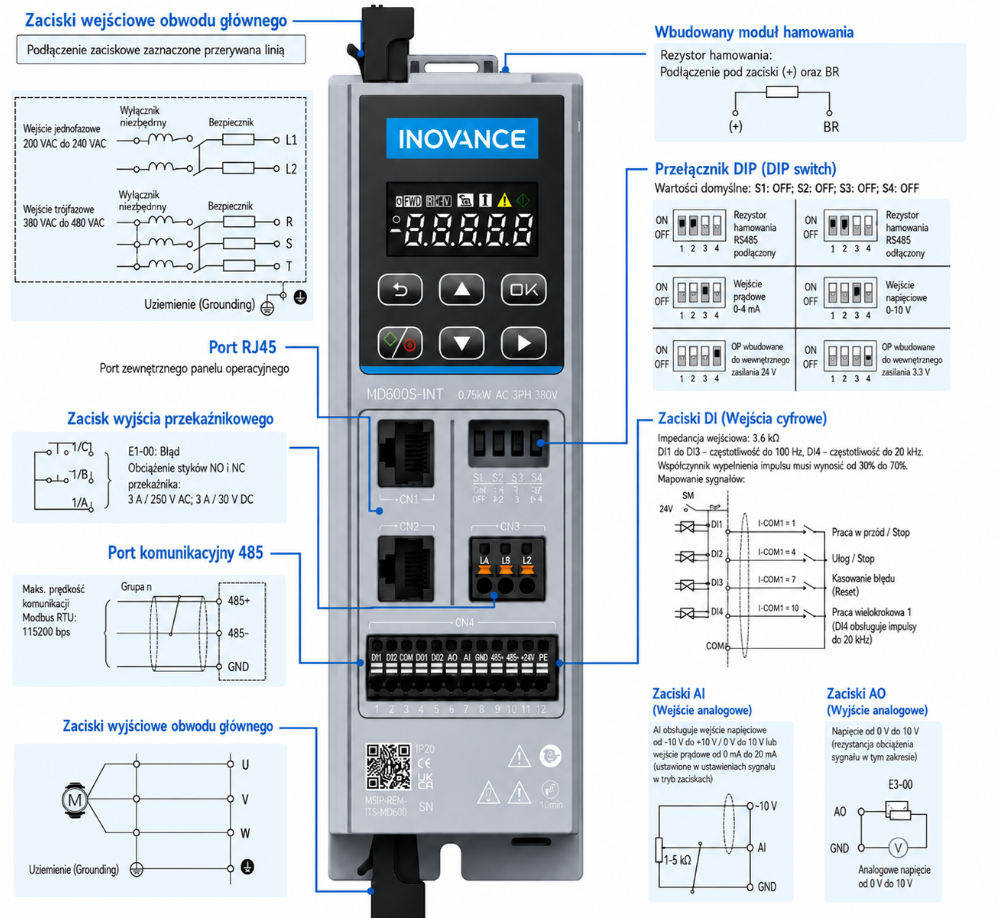

Falownik MD600S-2S2R8B-INT - schemat podłączeń:

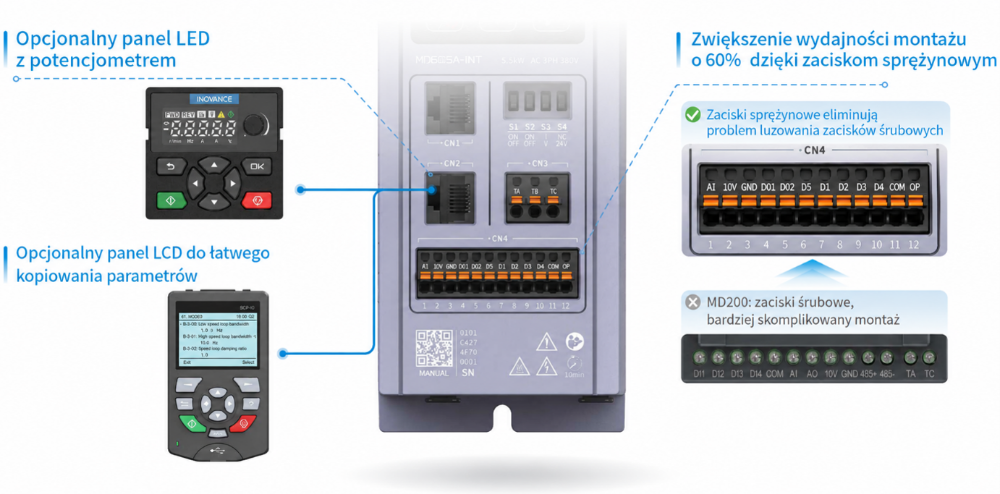

Falownik MD600S-2S2R8B-INT - akcesoria opcjonalne:

MD-BP-M - panel LED, regulacja prędkości obrotowej silnika potencjometrem,
SOP-20-810 – panel LCD, kopiowanie parametrów, szybkie uruchomienie, podłączenie do PC.

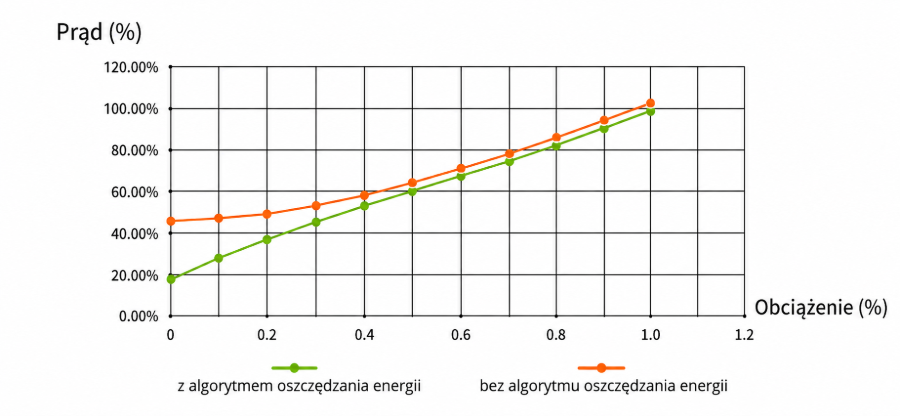

Falownik MD600S-2S2R8B-INT – automatyczne oszczędzanie energii:

Zmniejszenie poboru prądu przy niewielkim obciążeniu i obniżenie kosztów energii o około 8% przy obciążeniu 30%.

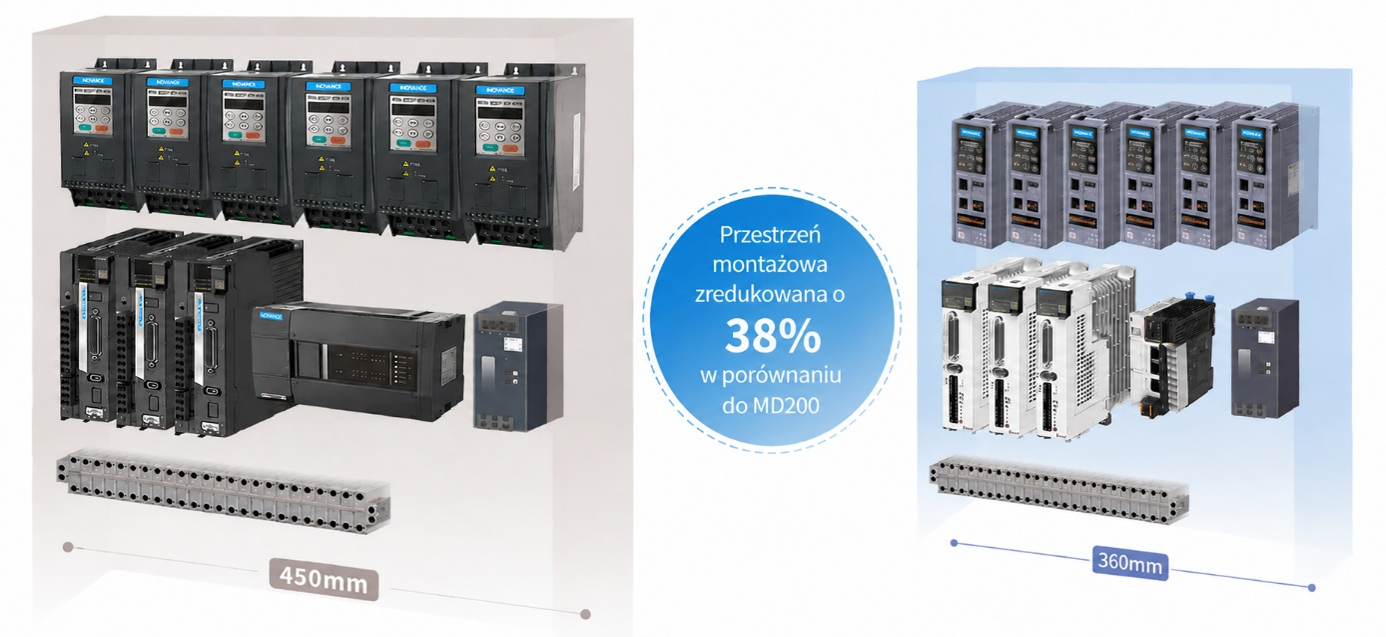

Falownik MD600S-2S2R8B-INT – oszczędność miejsca:

Zredukowany rozmiar pozwala na oszczędność do 38% miejsca w szafie sterowniczej.

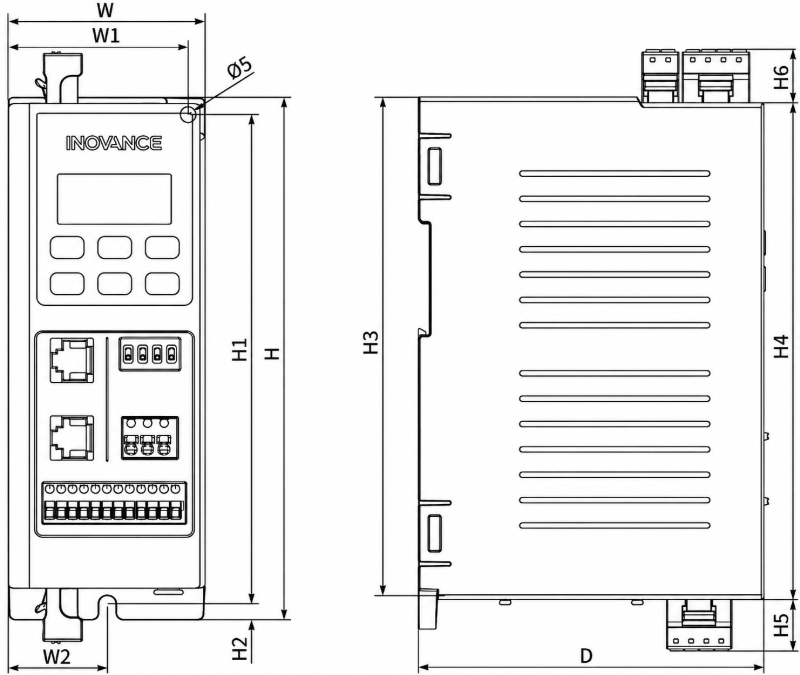

Falownik MD600S-2S2R8B-INT – wymiary montażowe:

Otwory montażowe [mm]		Wymiary zewnętrzne									Średnica otworów montażowych	Waga [kg]
W1	W2	H1	H2	H3	H4	H5	H6	H	W	D	Średnica otworów montażowych	Waga [kg]
54,5	30	159,5	5	160	158	17,5	17	170	60	120	φ5	0,8

Kod zamówieniowy	• MD600S-2S2R8B-INT
Moc znamionowa	• 0,37 kW
Napięcie zasilające	• 1-fazowe, 200-240V AC
Prąd wejściowy znamionowy	• 6,2 A
Prąd wyjściowy znamionowy	• 2,8 A
Przeciążalność	• 150% przez 1 minutę co 10 minut
Rodzaj sterowania	• bezczujnikowe wektorowe (SVC) oraz skalarne V/F; silniki indukcyjne i PM synchroniczne (SVC)
Chłodzenie	• wentylacja naturalna (bez wentylatora)
Hamowanie	• wbudowany chopper hamowania
Wejście analogowe	• 1 wybierane: -10V...+10V / 0-10V lub 0-20 mA
Wyjście analogowe	• 0-10 V
Wejścia cyfrowe	• 4 wejścia NPN/PNP, w tym jedno szybkie do 20 kHz
Wyjście cyfrowe	• 1 przekaźnikowe (obciążalność: 3A/250V AC, 3A/30V DC)
Port komunikacyjny	• RS-485
Komunikacja	• Modbus RTU, maks. 115 200 bps
Zaciski	• beznarzędziowe zaciski sprężynowe
Powłoka ochronna	• powłoka ochronna na całej powierzchni płytek drukowanych, zwiększona odporność przed kurzem, włóknami przewodzącymi, płynem obróbkowym i korozją/mgłą solną
Wymiary	• 60 mm / 170 mm / 120 mm, (S/W/G)
Waga	• 0,8 kg
Stopień ochrony	• IP20
Certyfikaty	• CE

Falownik MD600S-2S2R8B-INT - zastosowania:

Urządzenie znajduje zastosowanie jako: falownik do wentylatora, falownik do pompy, falownik do przenośnika taśmowego, falownik do przenośnika łańcuchowego, falownik do przenośnika ślimakowego, falownik do podajnika, falownik do mieszadła, falownik do wirówki, falownik do kompresora, falownik do podnośnika, falownik do nawijarki, falownik do bramy przemysłowej, falownik do obrabiarki oraz innych maszyn i urządzeń wymagających płynnej regulacji prędkości obrotowej
