Prezentowane zdjęcia i grafiki mają charakter poglądowy, produkt w rzeczywistości może nieznacznie różnić się od jego fotografii. Szczegółowe informacje techniczne znajdują się w karcie katalogowej produktu.

Falownik 2,2/3,0kW INOVANCE MD500T2.2G/3.0PB-PLUS-INT - główne cechy:

  • Możliwość pracy z silnikami w dwóch zakresach mocy i przeciążalności:
    • do 2,2kW - przeciążalność 150% (G)
    • do 3,0kW - przeciążalność 110% (P)
  • Dostępne algorytmy sterowania:
    • sterowanie skalarne V/F w pętli otwartej (tylko silniki indukcyjne)
    • bezczujnikowe sterowanie wektorowe SVC w pętli otwartej
    • sterowanie wektorowe FVC w pętli zamkniętej (enkoder lub resolver)
  • Moment rozruchowy:
    • 150% przy 0,25Hz w sterowaniu SVC
    • 180% przy 0Hz w sterowaniu FVC
  • Automatyczne forsowanie momentu
  • Sterowanie silnikami indukcyjnymi oraz silnikami synchronicznymi z magnesami trwałymi (PM)
  • 4 zestawy parametrów dla różnych silników
  • Wbudowane funkcje pracy nawijania/odwijania
    • Master/Slave (kontrola naciągu)
    • wobler (wobble control)
  • Częstotliwość wyjściowa do 599 Hz
  • Wbudowany dławik DC (400 V: 18,5 kW i w górę)
  • Logika sterowania hamulcem
  • Wbudowany moduł hamujący i hamowanie prądem stałym DC
  • Kompensacja poślizgu
  • 4 niezależne rampy (S-Ramp) przyspieszania i hamowania
  • Elastycznie programowalne wejścia/wyjścia
  • Wysoka temperatura pracy otoczenia: do 50 *C
  • Płytki drukowane z powłoką konformalną zgodne ze środowiskami 3S2 i 3C3
  • Wejścia/wyjścia:
    • 5 wejść cyfrowych
    • 3 wejścia analogowe (w tym jedno dedykowane dla czujnika termistorowego PTC - AI3)
    • 2 wyjścia analogowe
    • 1 wyjście cyfrowe (otwarty kolektor)
    • 2 wyjścia przekaźnikowe
  • Możliwości rozbudowy:
    • karty dodatkowych wejść/wyjść:
      • MD38IO2: 3 wyjścia cyfrowe
      • MD38IO3: 3 wyjścia cyfrowe, 1 wyjście przekaźnikowe (normalnie otwarte) oraz komunikacja Modbus
    • karta enkoderowa
      • MD38PGMD: wejście otwarty kolektor, push-pull i różnicowe, wyjście różnicowe i otwarty kolektor

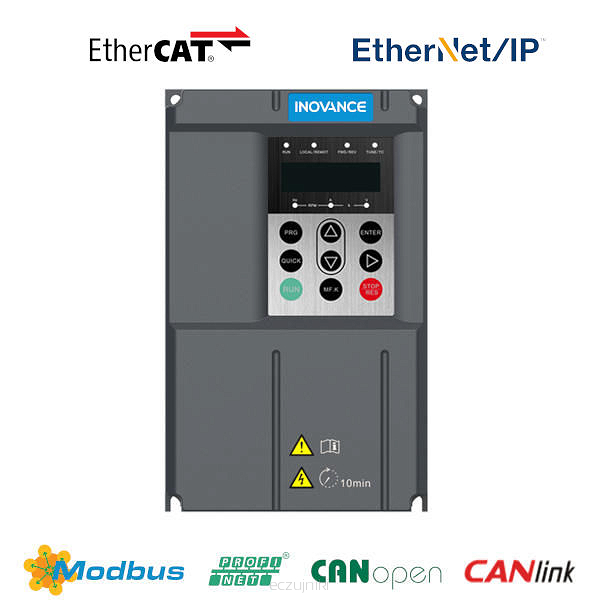

    • karty komunikacji:
      • Modbus-RTU
      • CANopen
      • CANlink
      • PROFINET
      • EtherCAT
      • Ethernet/IP
  • Darmowe oprogramowanie narzędziowe

Falownik 2,2/3,0kW INOVANCE MD500T2.2G/3.0PB-PLUS-INT - specyfikacja techniczna:

Kod zamówieniowy • MD500T2.2G/3.0PB-PLUS-INT
Moc znamionowa • 2,2 kW (praca ciężka)
• 3,0 kW (praca normalna)
Napięcie zasilające • 3-fazowe, 400V
Prąd znamionowy • 6,3 A (praca ciężka)
• 9,1 A (praca normalna)
Rodzaj sterowania • skalarne V/F w pętli otwartej (tylko silniki indukcyjne),
• bezczujnikowe sterowanie wektorowe SVC w pętli otwartej,
• sterowanie wektorowe FVC w pętli zamkniętej (enkoder lub resolver)
Częstotliwość wyjściowa • 0-599 Hz
Moment rozruchowy • 150% przy 0,25 Hz w sterowaniu wektorowym SVC,
• 180% przy 0 Hz w sterowaniu wektorowym FVC
Stosunek regulacji prędkości • 1:200 (SVC) / 1:1000 (FVC)
Przeciążalność • 150% przez 60 sekund
Sprzężenie zwrotne • enkoderowe (karta do współpracy z enkoderem MD38PGMD)
• resolver (karta do współpracy z resolverem MD38PG4)
Powłoka ochronna • płytki PCB pokryte powłoką zgodną z IEC 60721-3- 3, odporną na środowiska klas 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)*
Wejścia analogowe • 3, jedno ±10V,
drugie wybieralne: ±10 V; 0-20 mA,
trzecie wybieralne: drugie wybieralne: ±10 V; 0-20 mA oraz obsługa PT100, PT1000, KTY-84-130 i PTC130
Wejścia cyfrowe • 5 wejść NPN/PNP, w tym jedno szybkie do 100 kHz
Wyjścia analogowe • 2, wybieralne 0-10 V; 0-20 mA
Wyjścia cyfrowe • 2 przekaźnikowe (NO/NC),
• 1 tranzystorowe (otwarty kolektor)
Komunikacja • Modbus RTU, EtherCAT, Ethernet/IP, Profinet, CANopen, CANlink (opcje)
Hamowanie • hamowanie prądem stałym (DC)
• wbudowany chopper hamowania
• możliwość dołączenia rezystora hamowania
Certyfikaty • CEoraz UL
Temperatura pracy • -10°C~+50°C **
Chłodzenie • naturalne
Stopień ochrony • IP20
* - C: substancje aktywne chemicznie, S: substancje aktywne mechanicznie
** - przy temperaturze pracy pomiędzy 40 a 50°C należy wziąć pod uwagę szybsze zużywanie się urządzenia.

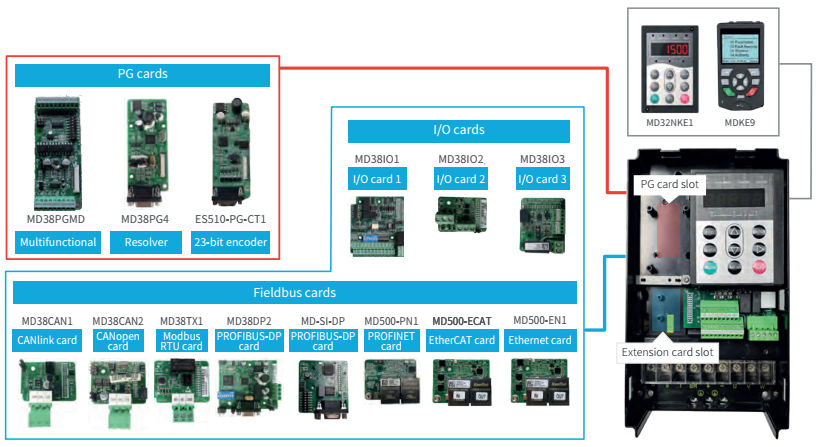

Falownik 2,2/3,0kW INOVANCE MD500T2.2G/3.0PB-PLUS-INT - możliwości rozszerzeń:

Falownik INOVANCE MD500-PLUS - możliwości rozszerzeń

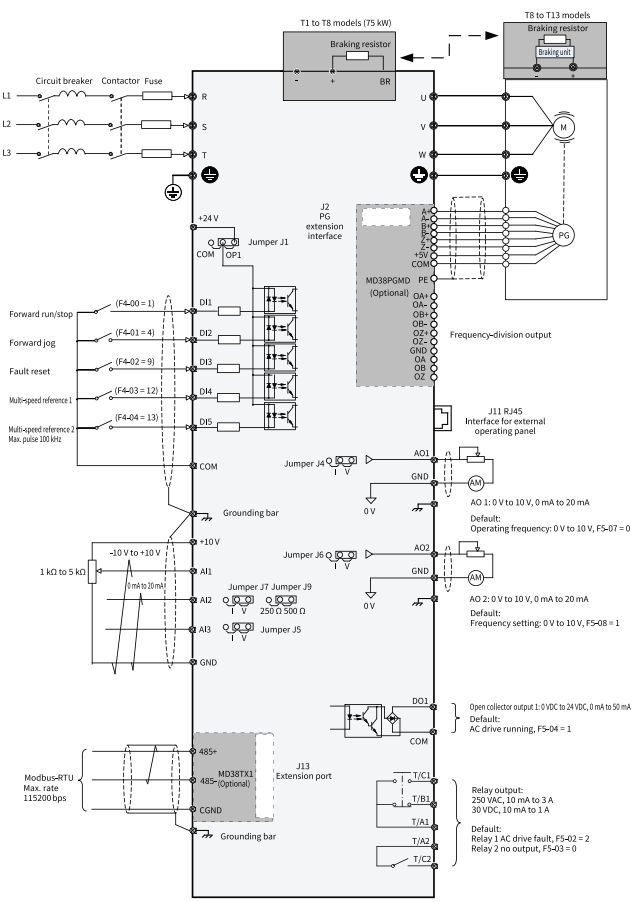

Falownik 2,2/3,0kW INOVANCE MD500T2.2G/3.0PB-PLUS-INT - schemat podłączeń:

Falownik INOVANCE MD500-PLUS wektorowy - schemat podłączeń

Falownik 2,2/3,0kW INOVANCE MD500T2.2G/3.0PB-PLUS-INT - poradniki wideo:

Programowanie, parametryzacja falownika INOVANCE MD500. W falownikach MD500 Plus proces przebiega identycznie

Autotuning statyczny falownika INOVANCE MD500. W falownikach MD500 Plus proces autotuningu przebiega identycznie

Autotuning dynamiczny falownika INOVANCE MD500. W falownikach MD500 Plus proces autotuningu przebiega identycznie

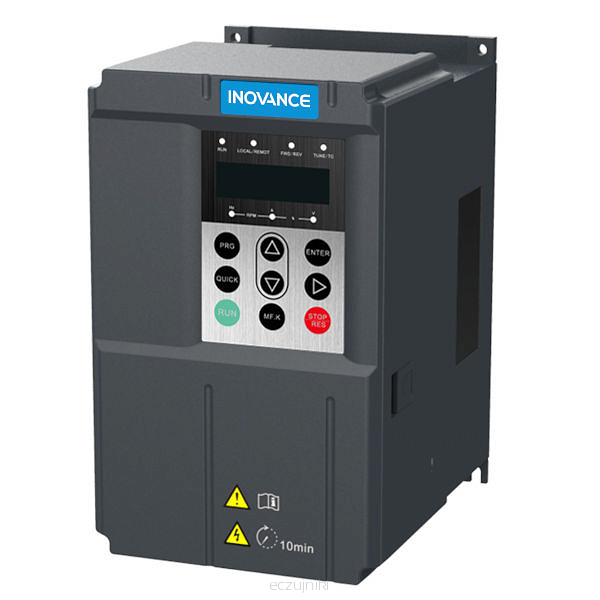

Falownik 2,2/3,0kW INOVANCE MD500T2.2G/3.0PB-PLUS-INT wektorowy

Producent: INOVANCE
szt.
Cena brutto: 1 598,39 zł 1 299,50 zł
Dostępność:  (0 szt.)

Typ falownika: MD500-Plus
Napięcie zasilania: 3 x 400Vac
Moc znamionowa: 2.2kW
Współpraca z enkoderem: tak (po zastosowaniu dodatkowej karty)
Interfejs komunikacyjny: CANlink, CANopen, EtherCAT, Ethernet/IP, Modbus RTU, Profinet
