Prezentowane zdjęcia i grafiki mają charakter poglądowy, produkt w rzeczywistości może nieznacznie różnić się od jego fotografii. Szczegółowe informacje techniczne znajdują się w karcie katalogowej produktu.

  • Sterowanie skalarne V/F i wektorowe SVC w otwartej pętli sprzężenia
  • Sterowanie wektorowe FVC w zamkniętej pętli sprzężenia
  • 180% momentu rozruchowego od 0 Hz w sterowaniu FVC
  • Możliwość zainstalowania karty dodatkowych wejść/wyjść
    • MD38IO1: 5 wejść cyfrowych, 1 wyjście tranzystorowe, 1 wyjście przekaźnikowe, 1 wejście analogowe (+/-10V, PT100/PT1000) oraz komunikacja CANlink lub Modbus
    • MD38IO2: 3 wyjścia cyfrowe
    • MD38IO3: 3 wyjścia cyfrowe, 1 wyjście przekaźnikowe (normalnie otwarte) oraz komunikacja Modbus
  • Pełna funkcjonalność sterownika PLC serii H1U z opcjonalną kartą (oprogramowanie narzędziowe AutoShop w zakładce "Do pobrania")

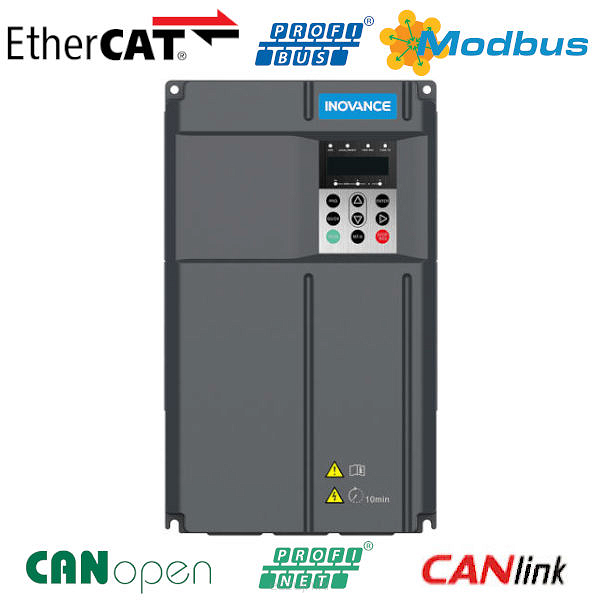

  • Karty komunikacyjne (opcje): Modbus RTU, EtherCAT, Profibus DP, Profinet, CANopen i CANlink
  • Automatyczne forsowanie momentu
  • Częstotliwość wyjściowa 0 - 500 Hz
  • Wbudowany chopper hamowania i hamowanie prądem stałym (DC)
  • Cztery niezależne S-rampy przyspieszania i zwalniania
  • Powłoka ochronna na płytkach PCB zapewnia niezawodne działanie również w niesprzyjającym środowisku klasy 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)
  • Kompensacja poślizgu
  • Darmowe oprogramowanie narzędziowe InoDriveShop w zakładce "Do pobrania"

Opcje rozszerzeń:
  • karta sprzężenia zwrotnego (enkoder lub resolver),
  • dodatkowe wejścia / wyjścia,
  • karta PLC - pełna funkcjonalność sterownika PLC serii H1U,
  • karty komunikacyjne - Modbus RTU, EtherCAT, Profibus DP, Profinet, CANopen, CANlink.
  • Falownik MD500T22GB-INT - specyfikacja techniczna:

    Kod zamówieniowy • MD500T22GB-INT
    Moc znamionowa • 22 kW
    Napięcie zasilające • 3-fazowe, 400V
    Prąd znamionowy • 45 A
    Rodzaj sterowania • wektorowe SVC w otwartej pętli sprzężenia,
    • wektorowe FVC w zamkniętej pętli sprzężenia
    • skalarne V/F
    Częstotliwość wyjściowa • 0-500 Hz
    Moment rozruchowy • 150% przy 0,25 Hz w sterowaniu wektorowym SVC
    • 180% przy 0 Hz w sterowaniu wektorowym FVC
    Stosunek regulacji prędkości • 1:200 (SVC) / 1:1000 (FVC)
    Przeciążalność • 150% przez 60 sekund
    Sprzężenie zwrotne • enkoderowe (karta do współpracy z enkoderem MD38PGMD)
    • resolver (karta do współpracy z resolverem MD38PG4)
    Powłoka ochronna • płytki PCB pokryte powłoką zgodną z IEC 60721-3- 3, odporną na środowiska klas 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)*
    Karta PLC • dostępna osobno karta rozszerzająca dająca pełną funkcjonalność sterownika z serii H1U,
    • darmowe środowisko programistyczne AutoShop (kompatybilne z innymi sterownikami PLC INOVANCE)
    Wejścia analogowe • 2, jedno 0-10V, drugie wybieralne: 0-10 V; 0-20 mA
    Wejścia cyfrowe • 5 wejść NPN/PNP, w tym jedno szybkie do 100 kHz
    Wyjście analogowe • 1, wybieralne 0-10 V; 0-20 mA
    Wyjścia cyfrowe • 1 przekaźnikowe (NO/NC)
    • 1 tranzystorowe (otwarty kolektor)
    Wyjście impulsowe • 1, szybkie wyjście 0 - 100 kHz
    Komunikacja • Modbus RTU, EtherCAT, Profibus DP, Profinet, CANopen, CANlink (opcje)
    Hamowanie • hamowanie prądem stałym (DC)
    • wbudowany chopper hamowania
    • możliwość dołączenia rezystora hamowania
    Certyfikaty • CE, TÜV oraz UL
    Temperatura pracy • -10°C~+50°C **
    Chłodzenie • wentylator chłodzący
    * - C: substancje aktywne chemicznie, S: substancje aktywne mechanicznie
    ** - przy temperaturze pracy pomiędzy 40 a 50°C należy wziąć pod uwagę szybsze zużywanie się urządzenia.

    Falownik MD500T22GB-INT - schemat podłączeń:

    Falownik wektorowy 3-faz. INOVANCE MD500 - schemat podłączeń

    Falownik MD500T22GB-INT - poradniki wideo:

    Programowanie, parametryzacja falownika INOVANCE MD500
    Autotuning statyczny falownika INOVANCE MD500
    Autotuning dynamiczny falownika INOVANCE MD500

    Falownik MD500T22GB-INT - zastosowania:

    Urządzenie znajduje zastosowanie jako: falownik do wentylatora, falownik do pompy, falownik do traka, falownik do piły, falownik do kompresora, falownik do przenośnika taśmowego, falownik do przenośnika łańcuchowego, falownik do przenośnika ślimakowego, falownik do podnośnika kubełkowego, falownik do podajnika, falownik do elektrowrzeciona, falownik do wrzeciona, falownik do tokarki, falownik do frezarki, falownik do mieszadła, falownik do wirówki, falownik do sprężarki, falownik do podnośnika, falownik do suwnicy, falownik do żurawia, falownik do szlifierki, falownik do nawijarki, falownik do gwintownicy, falownik do obrotnicy, falownik do obrotnika, falownik do hydroforu, falownik do suszarni.

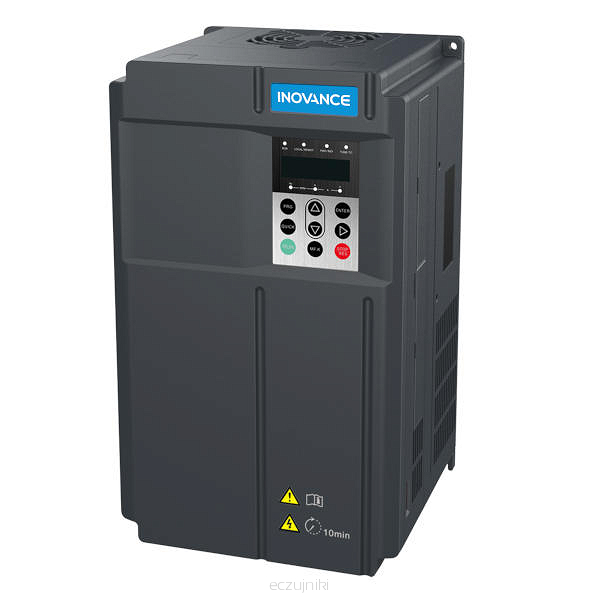

    Falownik 22kW INOVANCE MD500T22GB-INT wektorowy

    Producent: INOVANCE
    szt.
    Cena brutto: 6 270,42 zł 5 097,90 zł
    Dostępność:  (0 szt.)

    Typ falownika: MD500
    Napięcie zasilania: 3 x 400Vac
    Moc znamionowa: 22kW
    Interfejs komunikacyjny: CANlink, CANopen, EtherCAT, Modbus RTU, Profibus, Profinet
